鹽化行業滾筒輸送機參數化設計與應用

滾筒輸送機是一種應用廣泛的輸送機,主要用于工業自動化生產線以及物流自動分揀系統中,在鹽化工行業已廣泛應用。它由一系列以一定的間距排列的輥子組成,利用輥子的轉動來輸送成件物品的輸送機械。它可沿水平或具有較小傾角的直線或曲線路徑進行輸送具有平直底部的成件物品,如板、棒、管、型材、托盤、箱類容器以及各種工件。

滾筒輸送機結構簡單,安裝、使用、維護方便,工作可靠。其輸送物品的種類和質量的范圍很大,對不規則的物品可放在托盤上進行輸送。與其它輸送成件物品的運輸機相比,除了具有結構簡單、運轉可靠、維護方便、經濟、節能等特點外,最突出的就是它與生產工藝過程能較好地銜接和配套,并有功能的多樣性,具體表現在以下幾方面。

(1)布置靈活,容易分段和連接,可以根據需要,由直線、圓弧、水平傾斜、分支、合流等區段以及輔助裝置,組成開式、閉式、平面、立體等各種形式的輸送路線。

(2)功能多樣,可以按無動力、動力式積放式等多種輸送方式輸送或積存物品,可以在輸送過程

中升降、移動、翻轉物品,可以結合輔助裝置,按直角、平行、上下等方式實現物品在滾筒輸送機之間或滾筒輸送機與其他輸送機之間的轉運。

(3)便于和工藝設備銜接配套,銜接方式簡易緊湊,可以直接作為工藝設備的物料輸入和輸出段。輥子件的空隙部位便于布置各種裝置和設備。

(4)物品輸送平穩,便于對輸送過程中的物品進行加工、裝配、實驗、分揀、包裝、儲存等各種工藝性操作,便于對輸送過程實現自動控制。

(5)兩臺滾筒輸送機的連接尺寸大小,可以轉運較小尺寸的物品。

(6)雙排或數排滾筒輸送機可以并排組成大寬度的滾筒輸送機,以運送大型成件物品。

(7)允許輸送高溫物品。

(8)滾筒輸送機標準化、系列化、通用化程度高,易于拼裝組成不同的生產線,同時不需要特殊土建基礎。

2滾筒輸送機的參數化

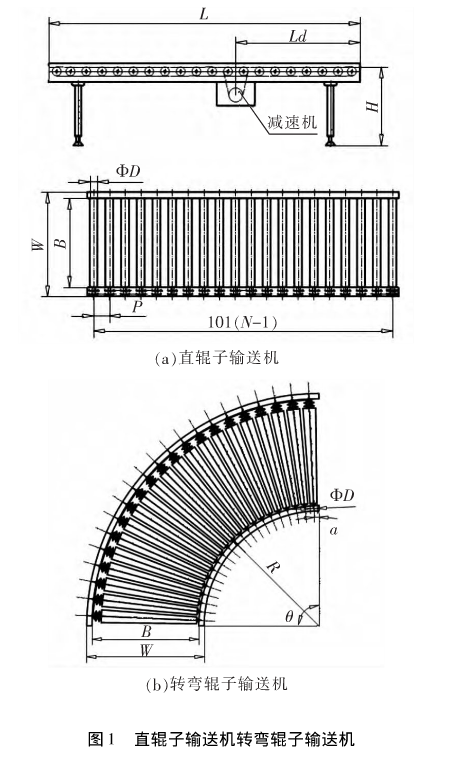

根據鹽化工常用滾筒輸送機型號,為便于選擇,可將滾筒輸送機各數據參數化如圖1,只需根據實際需求對相關參數進行選擇調整即可得到所需滾筒輸送機方便滾筒輸送機的統一避免多次繪制滾筒輸送機的二維、三維圖紙?zhí)岣咂髽I(yè)效率。
