GZT型滾筒輸送機系列設計

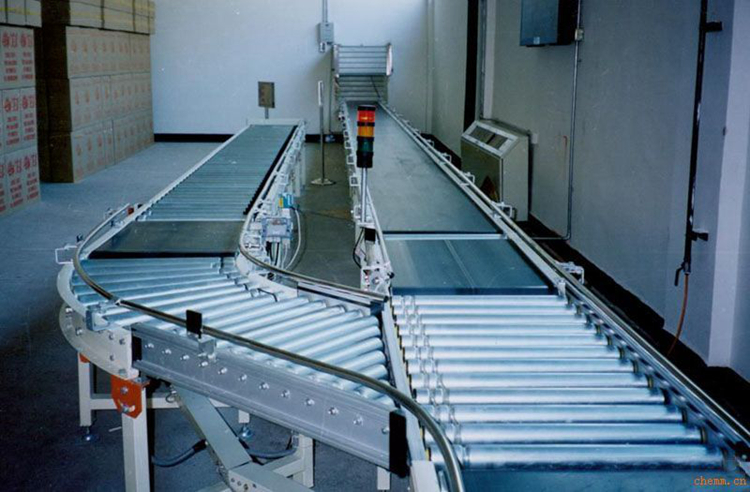

滾筒輸送機是一種用途廣泛的連續輸送設備。在工業發達國家，滾筒輸送機的結構形式及規格品種多達數十種、并已系列化,可以滿足不同行業的使用要求。在國內,近年來出現了大量的以滾筒輸送機組成的各種生產線和裝配線,顯示出滾筒輸送機在組織流水生產線中的優越性,引起了廣泛的重視。

(限力矩式)滾筒輸送機的系列設計。目前,已完成輥?zhàn)又睆綖?0、60mm的輕型和輥?zhàn)又睆綖?0mm的中型積放式滾筒輸送機的系列設計。本次系列設計的產品型號為GZT型滾筒輸送機,它包括中25~159mm無動力式滾筒輸送機,φ25~φ159mm鏈驅動式輥?zhàn)虞`送機,φ50、φ60mm積放式滾筒輸送機,90°轉彎型滾筒輸送機,及有關輔助裝置。目前,設計已經全部完成,并已投產。本文就滾筒輸送機的有關問題作簡要介紹。

1.滾筒輸送機的特點

1)運行阻力小,消耗動力少,運行費用低;重力式滾筒輸送機向下輸送不需動力。

(2)結構簡單,故障率低,運行可靠,維修量少。

(3)布置靈活?？梢愿鶕?jù)生產需要,由直線、圓弧、水平、傾斜、分支或合流等各種區段及輔助裝置組成開式的或封閉式的輸送線路。既可組成平面線路,也可以通過增加升降裝置組成立體線路。

(4)在兩個輥?zhàn)娱g,可以安裝橫向取貨裝置、轉運裝置或限止裝置,實現特定的要求

(5)兩臺銜接的滾筒輸送機之間的尺寸小,可以轉運小尺寸的物品。

2.應用范圍

滾筒輸送機適用于輸送平底成件物品,非平底物品或不規則物品可以用托盤進行輸送。在輸送過程中可以同時完成焊接、裝配、包裝、稱量、試驗成儲存等工藝程序,通過附加裝置還可實現物品的升降、翻轉或轉向。因此滾筒輸送機廣泛適用于機械、冶金、輕工、化工、醫藥、食品、郵電、建材、倉庫和物資分配中心等各部門。

3.GZT型滾筒輸送機系列的主要技術參數

且前,我國尚未制定滾筒輸送機國家標準,在這次GZT型滾筒輸送機系列設計中,參考了國外的最新標準,并結合我國具體情況,確定了滾筒輸送機的主要技術參數。

(1)輥?zhàn)油鈴紻:25、38、50、60、76、89、108、133、159

(2)有效輸送寬度B(mm);160、200、250、315、400、500、630、800、1000、1250。根據需要可以選用非標準寬度,或大于1250mm的寬度。

(3)輥?zhàn)娱g距p(mm):50、75、100、150、200、250、315、400

(4)圓弧段轉彎半徑R(mm):630、800、1000、1250、1600、2000、2500、3150、4000。此圓弧段轉彎半徑系列一般符合單排或多排差動式圓柱形輥?zhàn)拥霓D(zhuǎn)彎半徑。在輥?zhàn)娱L度一定時,錐形輥的轉彎半徑是由錐形輥的小端外直徑和輥?zhàn)拥腻F度決定的,輥?zhàn)渝F度值有1:I4、1:16、1:30、1:50四種。

(5)轉彎角度a:30°、45°、60°、90°

(6)滾筒輸送機的速度范圍為0.05~2.0m/s。
